Explosionszeichnung

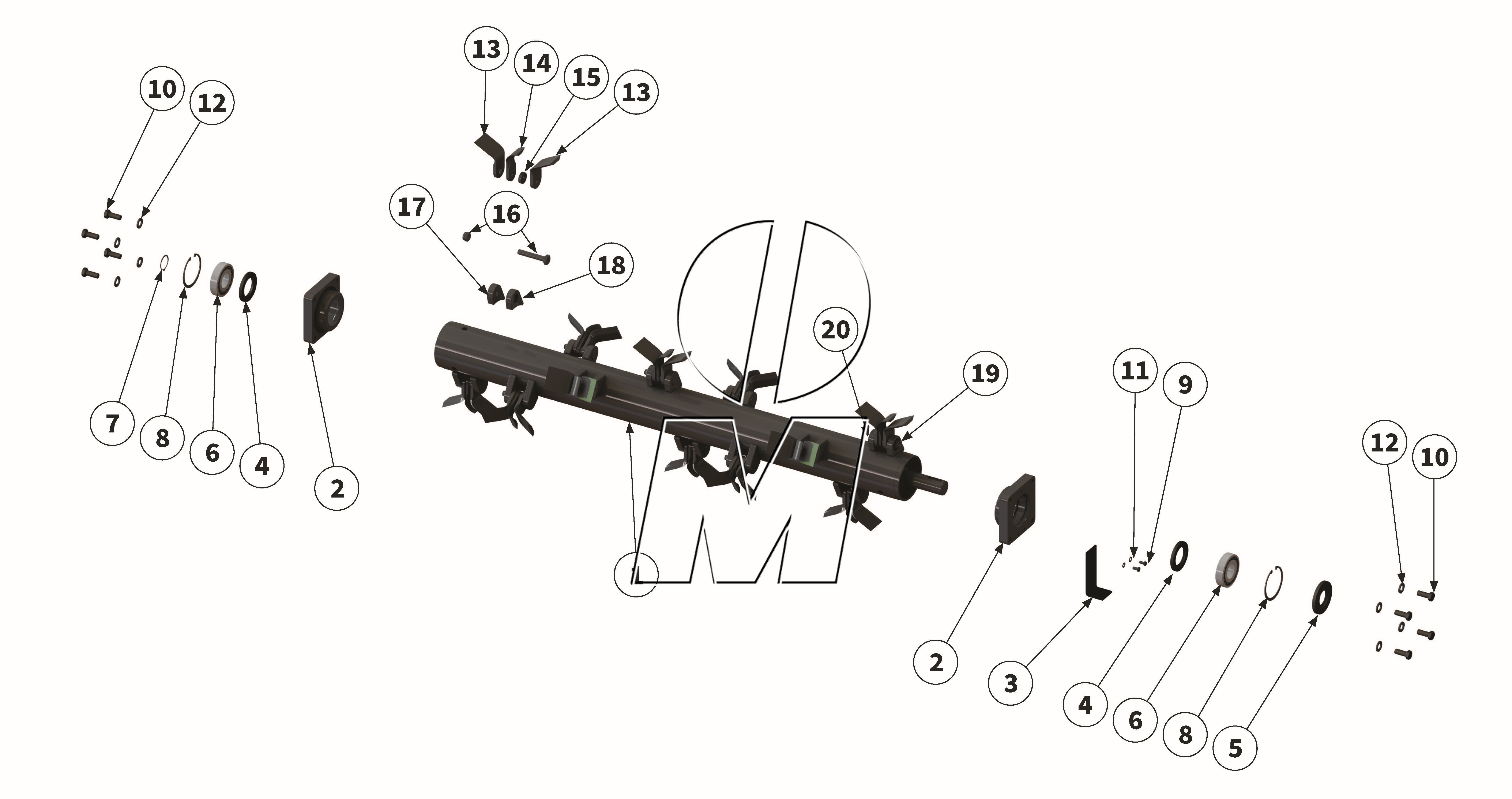

Zeichnung 12: Y-Messerrotor (P_HS_ET_23_WEL)

Zurück

Zeichnung 12: Y-Messerrotor
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00042261 00042261	Rotor inkl. Werkzeug	140	(00042261)	finden Sie hier	1	Details
1	00042249 00042249	Rotor inkl. Werkzeug	160	(00042249)	finden Sie hier	1	Details
1	00042247 00042247	Rotor inkl. Werkzeug	180	(00042247)	finden Sie hier	1	Details
1	00042241 00042241	Rotor inkl. Werkzeug	200	(00042241)	finden Sie hier	1	Details
2	MUH00010 00045455	Rotorlagerschale	140-200	(00045455,00001566,MUH00010)	finden Sie hier	2	Details
3	00045449 00045449	Verschlussblech	140-200	(00045449)	finden Sie hier	1	Details
4	MU980839_ 00039955	Wellendichtring	140-200	(00039955)	finden Sie hier	2	Details
5	MU980837 00043835	Wellendichtring	140-200	(00043835, 2403017050, 2403019013, MU980837)	finden Sie hier	1	Details
6	MU980838 00044678	Wälzlager	140-200	(00044678, 2403052006, MU980838)	finden Sie hier	2	Details
7	MU623013 00043738	Sicherungsring	140-200	(00043738, MU623013)	finden Sie hier	1	Details
8	MU980836 00043752	Sicherungsring	140-200	(00043752, 2404070005, MU980836)	finden Sie hier	2	Details
9	MU982811 00043707	Schraube	140-200	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details
10	MU980412 00043651	Schraube	140-200	(00043651, MU980412)	finden Sie hier	8	Details
11	MU0099999 00043249	Scheibe	140-200	(00043249, MU0099999, MU980102)	finden Sie hier	2	Details
12	MUNSKL16 00043769	Scheibe	140-200	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
13	MU000557 00001437	Y-Messer lang	140	(00001437, MU000557)	finden Sie hier	24	Details
13	MU000557 00001437	Y-Messer lang	160	(00001437, MU000557)	finden Sie hier	28	Details
13	MU000557 00001437	Y-Messer lang	180+200	(00001437, MU000557)	finden Sie hier	32	Details
14	MU000558 00001435	Y-Messer kurz	140	(00001435, MU000558)	finden Sie hier	12	Details
14	MU000558 00001435	Y-Messer kurz	160	(00001435, MU000558)	finden Sie hier	14	Details
14	MU000558 00001435	Y-Messer kurz	180+200	(00001435, MU000558)	finden Sie hier	16	Details
15	MU000559 00001433	Buchse	140	(00001433, 21000231991433, MU000559)	finden Sie hier	12	Details
15	MU000559 00001433	Buchse	160	(00001433, 21000231991433, MU000559)	finden Sie hier	14	Details
15	MU000559 00001433	Buchse	180+200	(00001433, 21000231991433, MU000559)	finden Sie hier	16	Details
16	MU980416-G 00018734	Schraube mit Mutter	140	(00018734, MU980416G)	finden Sie hier	12	Details
16	MU980416-G 00018734	Schraube mit Mutter	160	(00018734, MU980416G)	finden Sie hier	14	Details
16	MU980416-G 00018734	Schraube mit Mutter	180+200	(00018734, MU980416G)	finden Sie hier	16	Details
17	00013633 00013633	Werkzeughalter rund rechts	140	(00013633)	finden Sie hier	11	Details
17	00013633 00013633	Werkzeughalter rund rechts	160	(00013633)	finden Sie hier	13	Details
17	00013633 00013633	Werkzeughalter rund rechts	180+200	(00013633)	finden Sie hier	15	Details
18	00013632 00013632	Werkzeughalter 6-kant links	140	(00013632)	finden Sie hier	11	Details
18	00013632 00013632	Werkzeughalter 6-kant links	160	(00013632)	finden Sie hier	13	Details
18	00013632 00013632	Werkzeughalter 6-kant links	180+200	(00013632)	finden Sie hier	15	Details
19	00019323 00019323	Werkzeughalter rund links	140-200	(00019323)	finden Sie hier	1	Details
20	00019322 00019322	Werkzeughalter 6-kant rechts	140-200	(00019322)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
