Explosionszeichnung

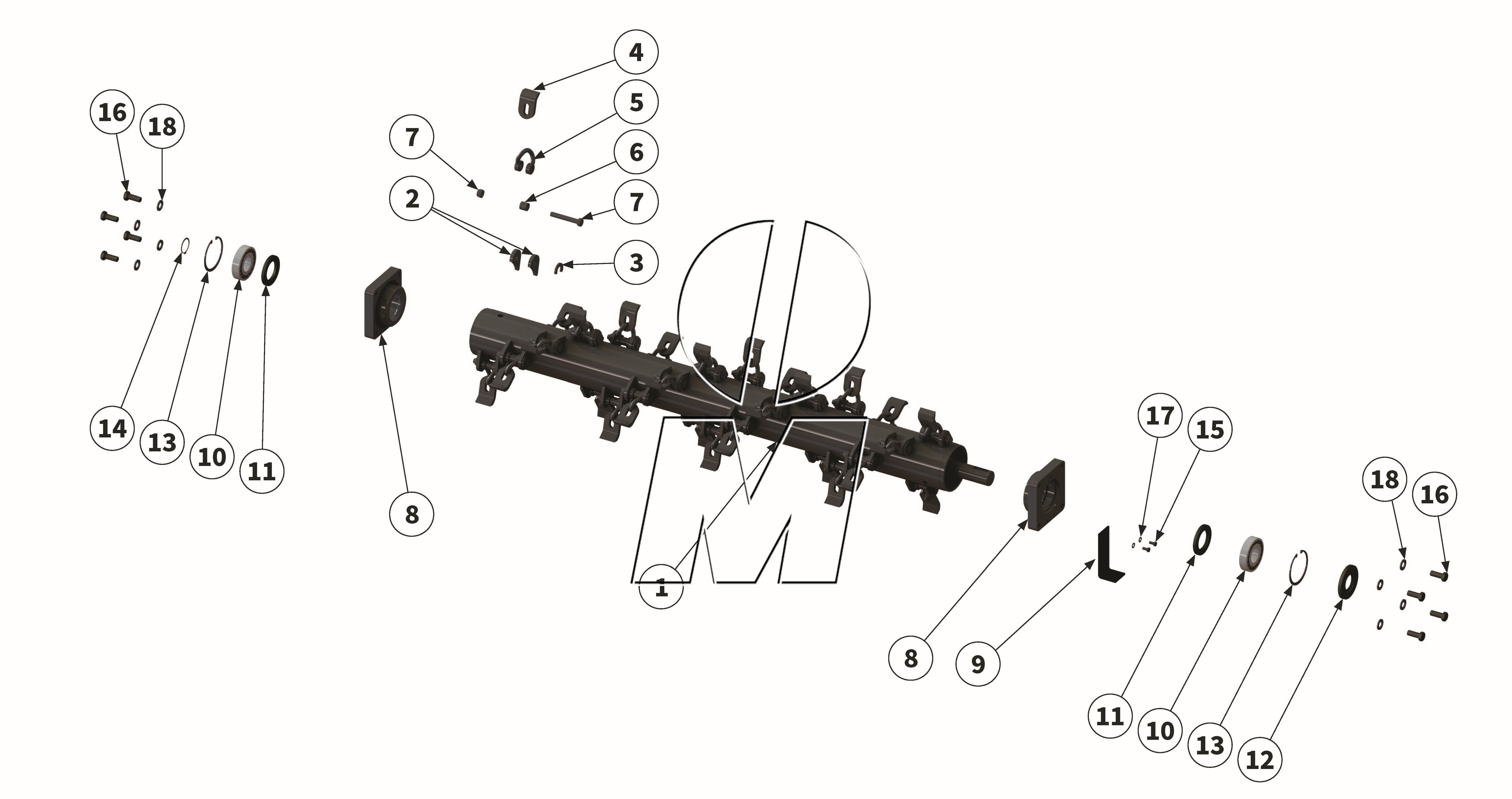

Zeichnung 11: Schäkelrotor (P_HS_ET_23_WEL)

Zurück

Zeichnung 11: Schäkelrotor
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00042013 00042013	Schäkelrotor inkl. Werkzeug	140	(00042013,MUH00263)	finden Sie hier	1	Details
1	00041998 00041998	Schäkelrotor inkl. Werkzeug	160	(00041998)	finden Sie hier	1	Details
1	00041992 00041992	Schäkelrotor inkl. Werkzeug	180	(00041992, MUH00260)	finden Sie hier	1	Details
1	MUH00259 00041966	Schäkelrotor inkl. Werkzeug	200	(00041966,MUH00259)	finden Sie hier	1	Details
2	MU000374 00019099	Werkzeughalter	140	(00019099, MU000374)	finden Sie hier	56	Details
2	MU000374 00019099	Werkzeughalter	160	(00019099, MU000374)	finden Sie hier	64	Details
2	MU000374 00019099	Werkzeughalter	180	(00019099, MU000374)	finden Sie hier	72	Details
2	MU000374 00019099	Werkzeughalter	200	(00019099, MU000374)	finden Sie hier	80	Details
3	MU000375 00019100	Verdrehsicherung	140	(00019100, MU000375)	finden Sie hier	28	Details
3	MU000375 00019100	Verdrehsicherung	160	(00019100, MU000375)	finden Sie hier	32	Details
3	MU000375 00019100	Verdrehsicherung	180	(00019100, MU000375)	finden Sie hier	36	Details
3	MU000375 00019100	Verdrehsicherung	200	(00019100, MU000375)	finden Sie hier	40	Details
4	MU000449 00001431	Schäkelmesser	140	(00001431, MU000449)	finden Sie hier	28	Details
4	MU000449 00001431	Schäkelmesser	160	(00001431, MU000449)	finden Sie hier	32	Details
4	MU000449 00001431	Schäkelmesser	180	(00001431, MU000449)	finden Sie hier	36	Details
4	MU000449 00001431	Schäkelmesser	200	(00001431, MU000449)	finden Sie hier	40	Details
5	MU000507 00001429	Schäkel	140	(00001429, MU000507)	finden Sie hier	28	Details
5	MU000507 00001429	Schäkel	160	(00001429, MU000507)	finden Sie hier	32	Details
5	MU000507 00001429	Schäkel	180	(00001429, MU000507)	finden Sie hier	36	Details
5	MU000507 00001429	Schäkel	200	(00001429, MU000507)	finden Sie hier	40	Details
6	MU000560 00001428	Buchse	140	(00001428, MU000560)	finden Sie hier	28	Details
6	MU000560 00001428	Buchse	160	(00001428, MU000560)	finden Sie hier	32	Details
6	MU000560 00001428	Buchse	180	(00001428, MU000560)	finden Sie hier	36	Details
6	MU000560 00001428	Buchse	200	(00001428, MU000560)	finden Sie hier	40	Details
7	MU980509 00044847	Schraube mit Mutter	140	(00044847,MU980509)	finden Sie hier	28	Details
7	MU980509 00044847	Schraube mit Mutter	160	(00044847,MU980509)	finden Sie hier	32	Details
7	MU980509 00044847	Schraube mit Mutter	180	(00044847,MU980509)	finden Sie hier	36	Details
7	MU980509 00044847	Schraube mit Mutter	200	(00044847,MU980509)	finden Sie hier	40	Details
8	MUH00010 00045455	Rotorlagerschale	140-200	(00045455,00001566,MUH00010)	finden Sie hier	2	Details
9	00045449 00045449	Verschlussblech	140-200	(00045449)	finden Sie hier	1	Details
10	MU980838 00044678	Wälzlager	140-200	(00044678, 2403052006, MU980838)	finden Sie hier	2	Details
11	MU980839_ 00039955	Wellendichtring	140-200	(00039955)	finden Sie hier	2	Details
12	MU980837 00043835	Wellendichtring	140-200	(00043835, 2403017050, 2403019013, MU980837)	finden Sie hier	1	Details
13	MU980836 00043752	Sicherungsring	140-200	(00043752, 2404070005, MU980836)	finden Sie hier	2	Details
14	MU623013 00043738	Sicherungsring	140-200	(00043738, MU623013)	finden Sie hier	1	Details
15	MU982811 00043707	Schraube	140-200	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details
16	MU980412 00043651	Schraube	140-200	(00043651, MU980412)	finden Sie hier	8	Details
17	MU0099999 00043249	Scheibe	140-200	(00043249, MU0099999, MU980102)	finden Sie hier	2	Details
18	MUNSKL16 00043769	Scheibe	140-200	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
