Explosionszeichnung

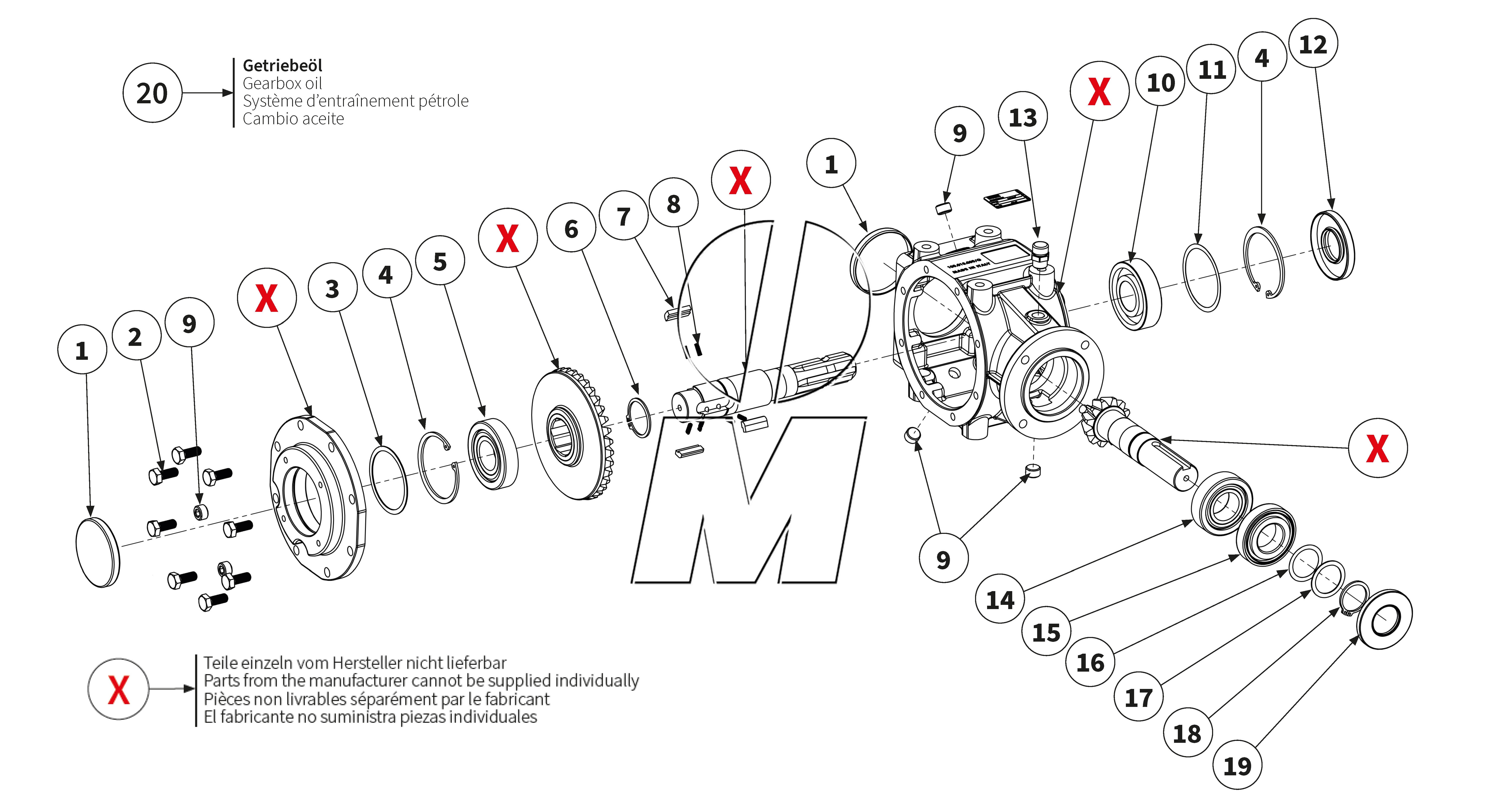

Zeichnung 09: Getriebe BRM (P_HS_ET_23_WEL)

Zurück

Zeichnung 09: Getriebe BRM
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	MU623004 90623004	Verschlussdeckel	140-200		(0780*10RCA, 0780░10RCA, 2403045148, MU623004)	finden Sie hier	2	Details
2	MU980208 00043601	Schraube	140-200		(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	8	Details
3	MU981926 90981926	Distanzscheibe	140-200		(MU981926)	finden Sie hier	1	Details
4	MU981896 00043763	Sicherungsring	140-200		(00001845, 00043763, 6030371, MU981896)	finden Sie hier	2	Details
5	MU623011 90623011	Lager	140-200		(MU623011)	finden Sie hier	1	Details
6	MU623013 00043738	Sicherungsring	140-200		(00043738, MU623013)	finden Sie hier	1	Details
7	MU623008-BRM 90623008	Sperrklinke Freilauf	140-200		(MU623008, MU623008BRM)	finden Sie hier	3	Details
8	MU623021-BRM 90623021	Druckfeder	140-200		(MU623021, MU623021BRM)	finden Sie hier	6	Details
9	MU623017 90623017	Verschlußschraube	140-200		(MU310018, MU623017, MUR20210)	finden Sie hier	5	Details
10	MU490023 90490023	Lager	140-200		(MU490023)	finden Sie hier	1	Details
11	MU981925 90981925	Distanzscheibe	140-200		(912000392, MU981925)	finden Sie hier	1	Details
12	MU623007 00043804	Wellendichtring	140-200		(00002000, 00043804, MU623007, SI035x080x10)	finden Sie hier	1	Details
13	MU623018 00043837	Entlüftungs schraube	140-200		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details
14	MU490008 90490008	Lager	140-200		(2403030011, MU490008)	finden Sie hier	1	Details
15	MU310005 90310005	Lager	140-200		(MU310005)	finden Sie hier	1	Details
16	MU493024 00043288	Distanzscheibe	140-200		(00043288, 12000249, 13354503, MU493024)	finden Sie hier	1	Details
17	MU493006 00043291	Passscheibe	140-200		(00043291, MU493006, MU7T1011)	finden Sie hier	1	Details
18	MU490009 00043734	Sicherungsring	140-200		(00043734, MU490009, MU7T1010, MU981103)	finden Sie hier	1	Details
19	MU310022 00043803	Wellendichtring	140-200		(00043803, 6020648, MU310022)	finden Sie hier	1	Details
20	MUSAE70W90VS 40008825	Getriebeöl	140-200	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	2	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
