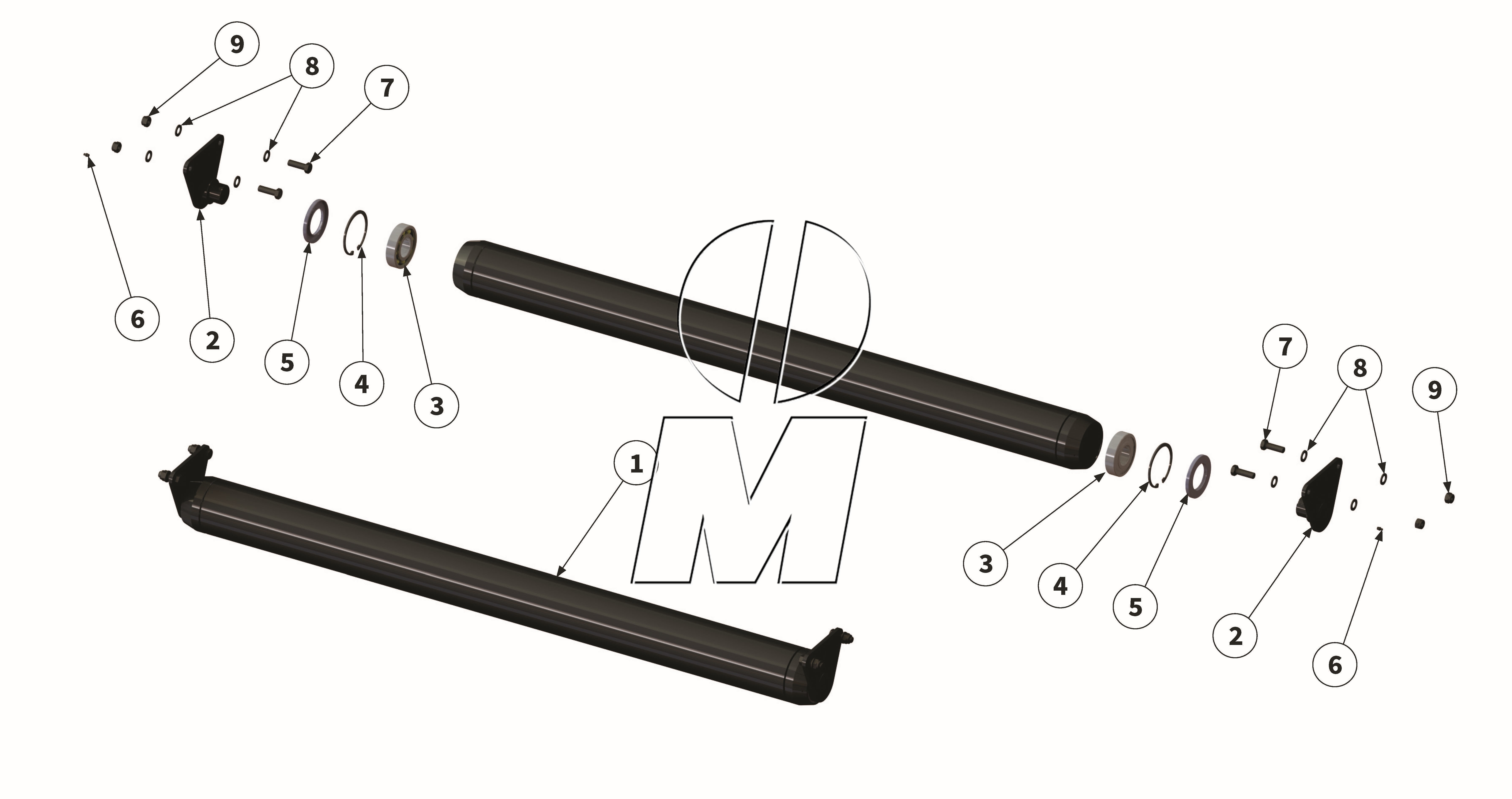

Explosionszeichnung

Zeichnung 07: Stützwalze (P_HS_ET_23_WEL)

Zurück

Zeichnung 07: Stützwalze
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00014487 00014487	Stützwalze	140	(00014487, MUH00159, MUH001591, MUH001592)	finden Sie hier	1	Details
1	00014464 00014464	Stützwalze	160	(00014464, MUH00091, MUH000911, MUH000912)	finden Sie hier	1	Details
1	00014460 00014460	Stützwalze	180	(00014460, MUH00139, MUH001391, MUH001392, MUH00372)	finden Sie hier	1	Details
1	00014456 00014456	Stützwalze	200	(00014456, MUH00001, MUH000011, MUH000012)	finden Sie hier	1	Details
2	MUH00014 00001547	Halteplatte	140-200	(00001547, MUH00014)	finden Sie hier	2	Details
3	MU980840 00044677	Wälzlager	140-200	(00044677, 2403018047, MU980840)	finden Sie hier	2	Details
4	MU980808 00043753	Sicherungsring	140-200	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
5	MU980843 00043832	Wellendichtring	140-200	(00001544, 00043832, MU980843)	finden Sie hier	2	Details
6	MU980700 00043301	Schmiernippel	140-200	(00043301)	finden Sie hier	2	Details
7	MU980432 00043653	Schraube	140-200	(00001270, 00043653, MU980432)	finden Sie hier	4	Details
8	MU980402 00043235	Scheibe	140-200	(00043235, MU0099996, MU980402)	finden Sie hier	8	Details
9	MU980401 00043180	Mutter	140-200	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
