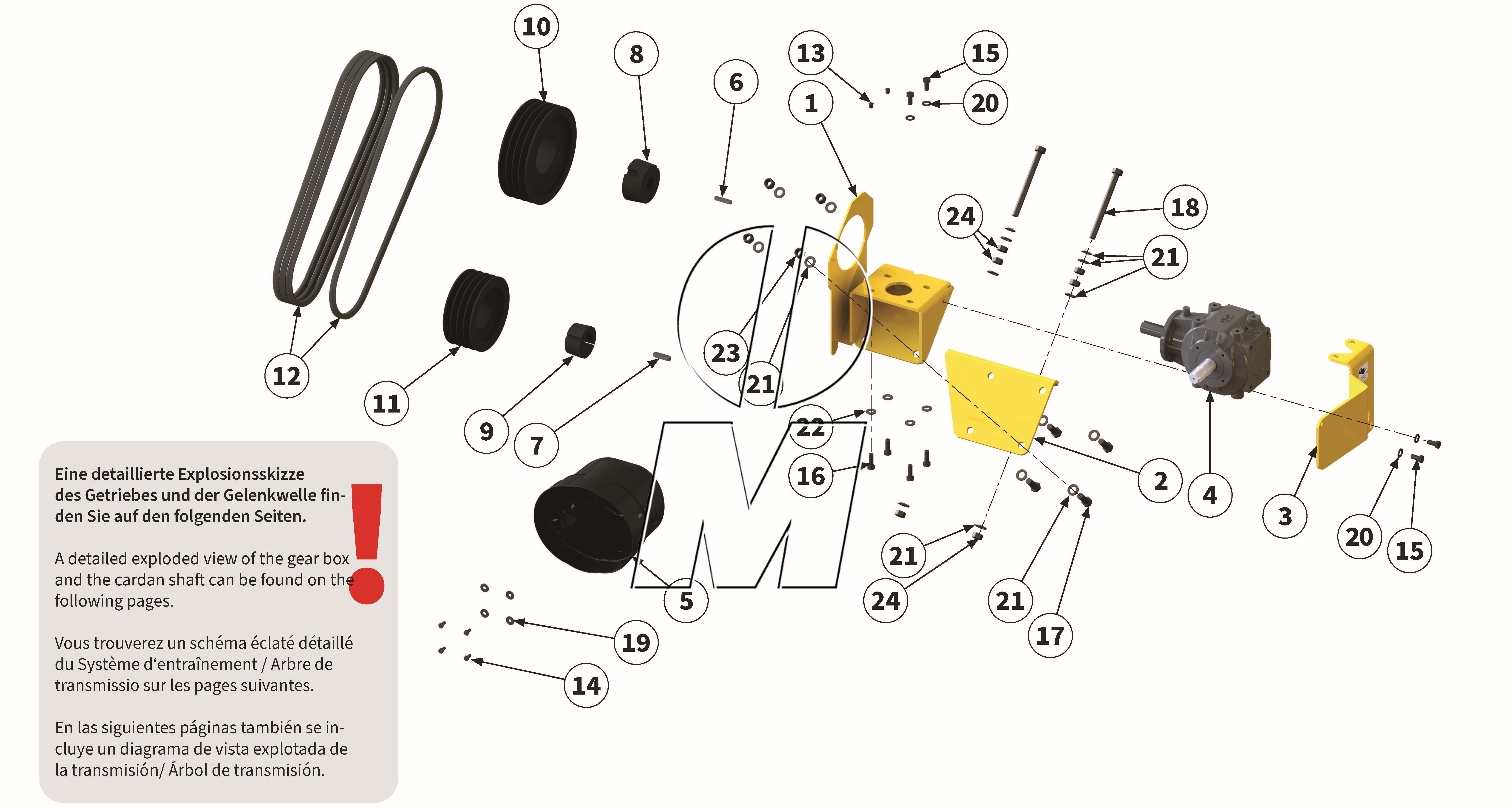

Explosionszeichnung
Zeichnung 05: Antrieb & Getriebe (P_HS_ET_23_WEL)
Zeichnung 05: Antrieb & Getriebe
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU000138 00006123 |
Getriebehalter | 140-200 | (00006123, MU000138) | finden Sie hier | 1 | Details | ||
| 2 |
MUH01091 00006128 |
Spannflansch | 140-200 | (00006128, MUH01091) | finden Sie hier | 1 | Details | ||
| 3 |
00006124 00006124 |
Schutzabdeckung | 140-200 | (00006124) | finden Sie hier | 1 | Details | ||
| 4 |
MA49-3.00-VSD33C301_BESCHICHTET 00046321 |
Getriebe | 140-200 | Antriebsdrehzahl 540 U/min (1:3) | (00046321) | finden Sie hier | 1 | Details | |
| 5 |
MU980814 00044555 |
Schutztopf | 140-200 | (00001470, 00044555, 4170401CE, MU980814) | finden Sie hier | 1 | Details | ||
| 6 |
00043204 00043204 |
Passfeder | 140-200 | (00043204) | finden Sie hier | 1 | Details | ||
| 7 |
MU980818 00043215 |
Passfeder | 140-200 | (00000751, 00043215, 99000000738, MU980818) | finden Sie hier | 1 | Details | ||
| 8 |
MU980812 00044054 |
Spannbuchse | 140-200 | (00044054, 90000000633, MU980812) | finden Sie hier | 1 | Details | ||
| 9 |
MU980826 00044051 |
Spannbuchse | 140-200 | (00044051, MU980826) | finden Sie hier | 1 | Details | ||
| 10 |
MU980810 00044032 |
Riemenscheibe | 140-200 | (00005733, 00044032, 2403011016, MU980810) | finden Sie hier | 1 | Details | ||
| 11 |
MU980811M 00044021 |
Riemenscheibe | 140-200 | (00044021, 0446336MU, 6800305, MU980811M, PBTSPB1904TL2517, SPB1904Taper2517, SPB1904rilligTL2517) | finden Sie hier | 1 | Details | ||
| 12 |
MU980804 00043999 |
Keilriemen | 140-200 | (00043999, 15075, 2403013002, 2403013056, 2403013059, MU980804) | finden Sie hier | 4 | Details | ||
| 13 |
00043075 00043075 |
Verschlussstopfen | 140-200 | (00043075) | finden Sie hier | 2 | Details | ||
| 14 |
MU982811 00043707 |
Schraube | 140-200 | (00043707, 99000000828, MU980105, MU982811) | finden Sie hier | 4 | Details | ||
| 15 |
MU980341 00043619 |
Schraube | 140-200 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 4 | Details | ||
| 16 |
MU980311 00043621 |
Schraube | 140-200 | (00043621, MU0099931, MU980311) | finden Sie hier | 4 | Details | ||
| 17 |
MU980407 00043720 |
Schraube | 140-200 | (00002607, 00043720, 99000000615, MU980407) | finden Sie hier | 4 | Details | ||
| 18 |
MU981017 00043646 |
Schraube | 140-200 | (00043646, MU981017) | finden Sie hier | 2 | Details | ||
| 19 |
MU0099951 00043286 |
Scheibe | 140-200 | (00043286, MU0099951, MU980103) | finden Sie hier | 4 | Details | ||
| 20 |
MU980302 00043233 |
Scheibe | 140-200 | (00043233, MU0099997, MU980302) | finden Sie hier | 4 | Details | ||
| 21 |
MU980402 00043235 |
Scheibe | 140-200 | (00043235, MU0099996, MU980402) | finden Sie hier | 16 | Details | ||
| 22 |
MUNSKL12 00043767 |
Scheibe | 140-200 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 4 | Details | ||
| 23 |
MU980401 00043180 |
Mutter | 140-200 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 4 | Details | ||
| 24 |
MU980400 00043159 |
Mutter | 140-200 | (00043159, MU0099964, MU980400) | finden Sie hier | 6 | Details |
