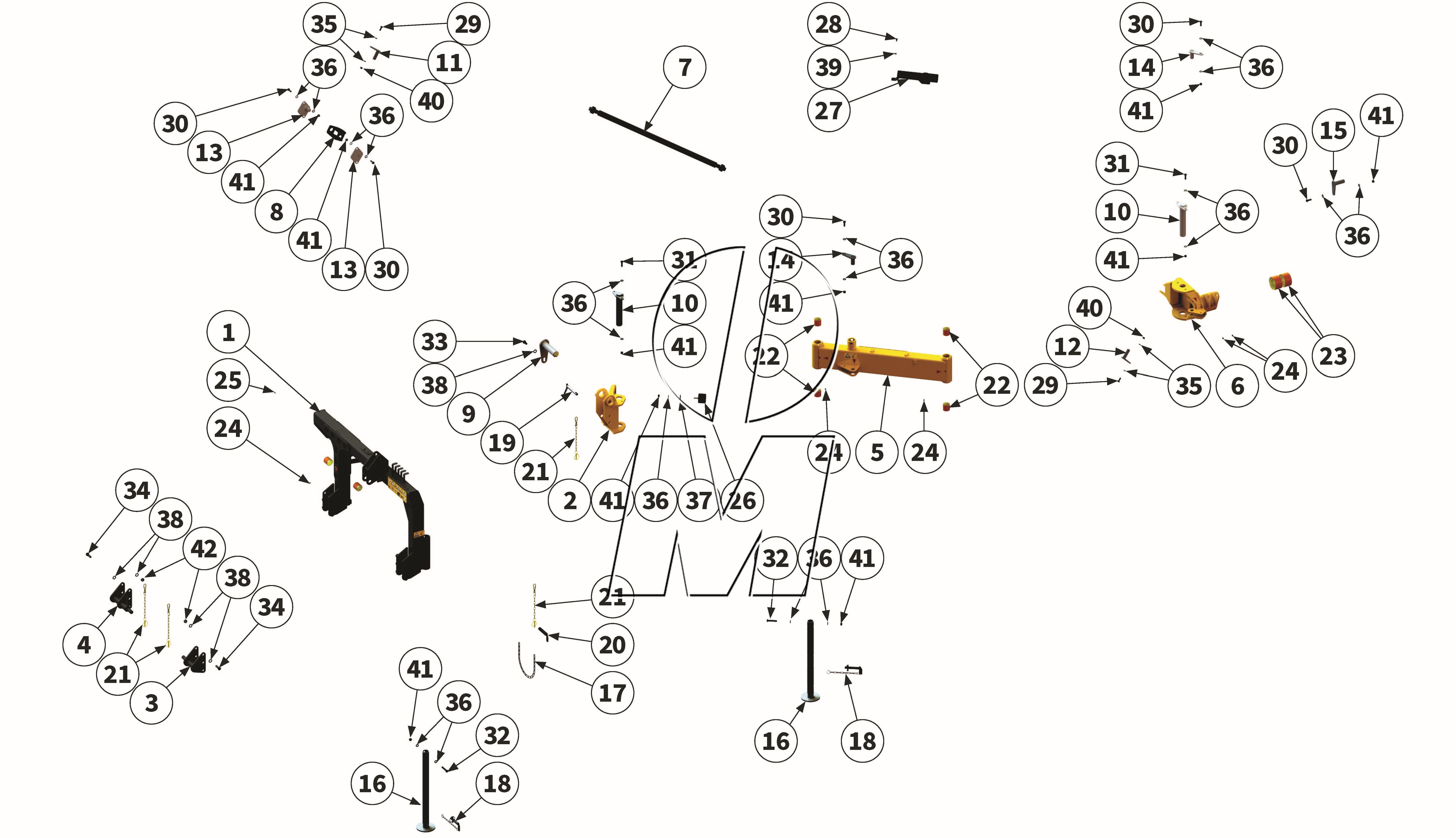

Explosionszeichnung

Zeichnung 04: Anbaubock (P_HS_ET_23_WEL)

Zurück

Zeichnung 04: Anbaubock
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MUH01063 00006067	Anbaubock	140-200	(00006067, MUH01063)	finden Sie hier	1	Details
2	MUH01015 00046196	Anlenkbock	140-200	(00046196,MUH01015)	finden Sie hier	1	Details
3	MUH01096 00006083	Anbauadapter links	140-200	(00006083, MUH01096)	finden Sie hier	1	Details
4	MUH01098 00006086	Anbauadapter rechts	140-200	(00006086, MUH01098)	finden Sie hier	1	Details
5	MUH01010 00018001	Schwenkarm	140-200	(00018001, MUH01010)	finden Sie hier	1	Details
6	MUH01054 00004422	Zugbock	140-200	(00004422, MUH01054)	finden Sie hier	1	Details
7	MUH01076 00006094	Parallellenker	140-200	(00006094,MUH01076)	finden Sie hier	1	Details
8	00034814 00034814	Wippe	140-200	(00034814)	finden Sie hier	1	Details
9	MUH01106 00006078	Bolzen	140-200	(00006078, MUH01106)	finden Sie hier	1	Details
10	MUH01021 00006097	Laschenbolzen	140-200	(00006097, MUH01021)	finden Sie hier	2	Details
11	MU000067 00006109	Laschenbolzen	140-200	(00006109, MU000067)	finden Sie hier	1	Details
12	MU000307 00006133	Laschenbolzen	140-200	(00006133)	finden Sie hier	1	Details
13	MU000061 00049061	Laschenbolzen	140-200	(00006117,MU000061)	finden Sie hier	2	Details
14	MU000308 00006137	Laschenbolzen	140-200	(00006137, MU000308)	finden Sie hier	2	Details
15	MU000310 00006139	Laschenbolzen	140-200	(00006139, MU000310)	finden Sie hier	1	Details
16	MU000094 00002931	Abstellstütze	140-200	(00002931, MU000094)	finden Sie hier	2	Details
17	MU000619 00006088	Kette	140-200	(MU000619,00000553)	finden Sie hier	1	Details
18	00005545 00005545	Bolzen	140-200	(00001835, 00005545, MU0501997, MU980942)	finden Sie hier	2	Details
19	00031263 00031263	Bolzen	140-200	(00031263)	finden Sie hier	1	Details
20	00046220 00046220	Bolzen	140-200	(00046220)	finden Sie hier	1	Details
21	MU2500106 00044560	Sicherungselement	140-200	(00044560, MU2500106)	finden Sie hier	4	Details
22	900-00001099 00017900	Gleitlagerbuchse	140-200	(00017900)	finden Sie hier	6	Details
23	MU980915 00006161	Gleitlager	140-200	(00006161,MU980915)	finden Sie hier	2	Details
24	MU980700 00043301	Schmiernippel	140-200	(00043301)	finden Sie hier	5	Details
25	00043784 00043784	Spannhülse	140-200	(00043784, MU980916)	finden Sie hier	1	Details
26	00005106 00044530	Gummipuffer	140-200	(00044530,00005106,MU980904,900-00000566)	finden Sie hier	1	Details
27	00034496 00034496	Dokumentenrolle	140-200	(00034496)	finden Sie hier	1	Details
28	MU982811 00043707	Schraube	140-200	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details
29	MU980205 00043602	Schraube	140-200	(00043602, MU0099971, MU980205)	finden Sie hier	2	Details
30	MU980311 00043621	Schraube	140-200	(00043621, MU0099931, MU980311)	finden Sie hier	7	Details
31	MU980328 00043622	Schraube	140-200	(00043622, MU980321, MU980328)	finden Sie hier	4	Details
32	00043628 00043628	Schraube	140-200	(00043628, MU0099973)	finden Sie hier	2	Details
33	MU980414 00043649	Schraube	140-200	(00043649, MU980414)	finden Sie hier	1	Details
34	MU980407 00043720	Schraube	140-200	(00002607, 00043720, 99000000615, MU980407)	finden Sie hier	12	Details
35	MU980202 00043232	Scheibe	140-200	(00001223, 00043232, MU980202)	finden Sie hier	4	Details
36	MU980302 00043233	Scheibe	140-200	(00043233, MU0099997, MU980302)	finden Sie hier	27	Details
37	MU980203 00043282	Scheibe	140-200	(00043282, MU0099927, MU980203)	finden Sie hier	1	Details
38	MU980402 00043235	Scheibe	140-200	(00043235, MU0099996, MU980402)	finden Sie hier	25	Details
39	MUNSKL08 00043771	Scheibe	140-200	(00012354, 00043771, MUNSKL08)	finden Sie hier	2	Details
40	MU0099960 00043177	Mutter	140-200	(00043177, MU0099960)	finden Sie hier	2	Details
41	MU980301 00043178	Mutter	140-200	(00043178, MU0099957, MU980301)	finden Sie hier	14	Details
42	MU980401 00043180	Mutter	140-200	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	12	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
