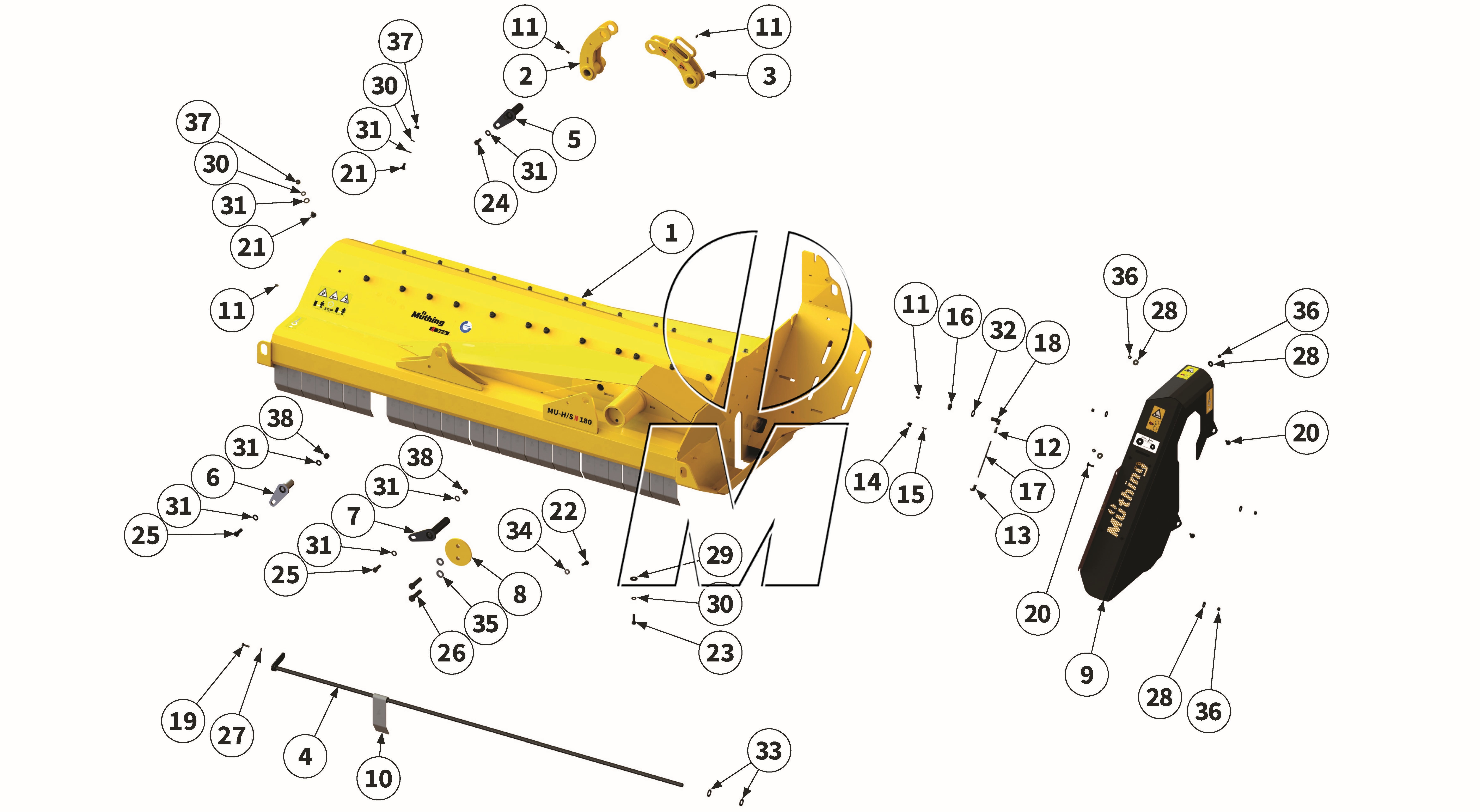

Explosionszeichnung

Zeichnung 01: Gehäuse (P_HS_ET_23_WEL)

Zurück

Zeichnung 01: Gehäuse
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	101-00000182 00017986	Gehäuse	140		(00017986,00000239,10100000182)	finden Sie hier	1	Details
1	101-00000225 00017990	Gehäuse	160		(00017990,00000271,10100000225)	finden Sie hier	1	Details
1	101-00000254 00017993	Gehäuse	180		(00017993,00000302,10100000254)	finden Sie hier	1	Details
1	101-00000279 00017996	Gehäuse	200		(00017996,00000319,10100000279)	finden Sie hier	1	Details
2	00006169 00006169	Kniehebel	140-200		(00006169)	finden Sie hier	1	Details
3	00006175 00006175	Lenkerhebel	140-200		(00006175, MUH01024)	finden Sie hier	1	Details
4	00001374 00001374	Pendelwelle	140		(00001374, MU0221012)	finden Sie hier	1	Details
4	00001798 00001798	Pendelwelle	160		(00001798, MU0221011)	finden Sie hier	1	Details
4	MU000241 00004784	Pendelwelle	180		(00004784, 2200185699, MU000241, MU0221015)	finden Sie hier	1	Details
4	MU000196 00005640	Pendelwelle	200		(00005640, 2200186399, MU000196, MU0221016)	finden Sie hier	1	Details
5	MU000309 00006165	Laschenbolzen	140-200		(00006165)	finden Sie hier	1	Details
6	MU000308 00006137	Laschenbolzen	140-200		(00006137, MU000308)	finden Sie hier	1	Details
7	MU000536 00006135	Laschenbolzen	140-200		(00006135, MU000536)	finden Sie hier	1	Details
8	MUH01093 00006189	Zugflansch	140-200		(00006189)	finden Sie hier	1	Details
9	MUH01052 00006186	Schutzabdeckung	140-200		(00006186,00000240,MUH01052,101-00000185)	finden Sie hier	1	Details
10	MU000313-1 00001058	Pendelschutzklappe	140		(00001058, MU000313, MU0003131)	finden Sie hier	23	Details
10	MU000313-1 00001058	Pendelschutzklappe	160		(00001058, MU000313, MU0003131)	finden Sie hier	26	Details
10	MU000313-1 00001058	Pendelschutzklappe	180		(00001058, MU000313, MU0003131)	finden Sie hier	29	Details
10	MU000313-1 00001058	Pendelschutzklappe	200		(00001058, MU000313, MU0003131)	finden Sie hier	33	Details
11	MU980700 00043301	Schmiernippel	140-200		(00043301)	finden Sie hier	4	Details
12	MULI0002 00044548	Verschraubung	140-200		(00002197, 00044548, MULI0002)	finden Sie hier	1	Details
13	MULI0006 00044550	Verschraubung	140-200		(00002259, 00044550, MULI0006)	finden Sie hier	1	Details
14	MUMG0005 00044539	Schelle	140-200		(00044539, MUMG0005)	finden Sie hier	1	Details
15	00015087 00015087	Blindniet	140-200		(00015087, MUMG0004)	finden Sie hier	1	Details
16	MU980521 00043172	Mutter	140-200		(00043172, MU980521)	finden Sie hier	1	Details
17	MULI0005 00044936	Schmierleitung	140-200	Bedarfsmenge	(00044936, 504360412, MULI0005)	finden Sie hier	1	Details
18	00017522 00017522	Winkelverbinder	140-200		(00017522)	finden Sie hier	1	Details
19	MU980109 00043709	Schraube	140-200		(00043709, 6031267, MU980109, MU980113)	finden Sie hier	1	Details
20	MU0099988 00043355	Schraube	140-200		(00000910, 00043355, MU0099988, MU980106)	finden Sie hier	3	Details
21	MU980206 00043324	Schraube	140		(00043324, MU980206)	finden Sie hier	20	Details
21	MU980206 00043324	Schraube	160		(00043324, MU980206)	finden Sie hier	22	Details
21	MU980206 00043324	Schraube	180		(00043324, MU980206)	finden Sie hier	26	Details
21	MU980206 00043324	Schraube	200		(00043324, MU980206)	finden Sie hier	28	Details
22	MU980205 00043602	Schraube	140		(00043602, MU0099971, MU980205)	finden Sie hier	10	Details
22	MU980205 00043602	Schraube	160		(00043602, MU0099971, MU980205)	finden Sie hier	11	Details
22	MU980205 00043602	Schraube	180		(00043602, MU0099971, MU980205)	finden Sie hier	13	Details
22	MU980205 00043602	Schraube	200		(00043602, MU0099971, MU980205)	finden Sie hier	14	Details
23	MU980222 00043603	Schraube	140		(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	8	Details
23	MU980222 00043603	Schraube	160+180		(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	10	Details
23	MU980222 00043603	Schraube	200		(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	12	Details
24	MU980341 00043619	Schraube	140-200		(00043619, MU0099942, MU980305, MU980341)	finden Sie hier	1	Details
25	MU980311 00043621	Schraube	140-200		(00043621, MU0099931, MU980311)	finden Sie hier	2	Details
26	00043655 00043655	Schraube	140-200		(00043655, 2404007011, MU981002)	finden Sie hier	2	Details
27	MU0099999 00043249	Scheibe	140-200		(00043249, MU0099999, MU980102)	finden Sie hier	1	Details
28	MU0099951 00043286	Scheibe	140-200		(00043286, MU0099951, MU980103)	finden Sie hier	6	Details
29	MU0099950 00043281	Scheibe	140		(00043281, MU0099950)	finden Sie hier	8	Details
29	MU0099950 00043281	Scheibe	160+180		(00043281, MU0099950)	finden Sie hier	10	Details
29	MU0099950 00043281	Scheibe	200		(00043281, MU0099950)	finden Sie hier	12	Details
30	MU980202 00043232	Scheibe	140		(00001223, 00043232, MU980202)	finden Sie hier	28	Details
30	MU980202 00043232	Scheibe	160		(00001223, 00043232, MU980202)	finden Sie hier	32	Details
30	MU980202 00043232	Scheibe	180		(00001223, 00043232, MU980202)	finden Sie hier	36	Details
30	MU980202 00043232	Scheibe	200		(00001223, 00043232, MU980202)	finden Sie hier	40	Details
31	MU980302 00043233	Scheibe	140		(00043233, MU0099997, MU980302)	finden Sie hier	25	Details
31	MU980302 00043233	Scheibe	160		(00043233, MU0099997, MU980302)	finden Sie hier	27	Details
31	MU980302 00043233	Scheibe	180		(00043233, MU0099997, MU980302)	finden Sie hier	31	Details
31	MU980302 00043233	Scheibe	200		(00043233, MU0099997, MU980302)	finden Sie hier	33	Details
32	MU980502 00043234	Scheibe	140-200		(00043234, MU980502)	finden Sie hier	1	Details
33	MU980402 00043235	Scheibe	140+200		(00043235, MU0099996, MU980402)	finden Sie hier	2	Details
33	MU980402 00043235	Scheibe	160		(00043235, MU0099996, MU980402)	finden Sie hier	8	Details
33	MU980402 00043235	Scheibe	180		(00043235, MU0099996, MU980402)	finden Sie hier	13	Details
34	MUNSKL10 00043766	Scheibe	140		(00012350, 00043766, MUNSKL10)	finden Sie hier	10	Details
34	MUNSKL10 00043766	Scheibe	160		(00012350, 00043766, MUNSKL10)	finden Sie hier	11	Details
34	MUNSKL10 00043766	Scheibe	180		(00012350, 00043766, MUNSKL10)	finden Sie hier	13	Details
34	MUNSKL10 00043766	Scheibe	200		(00012350, 00043766, MUNSKL10)	finden Sie hier	14	Details
35	MUNSKL16 00043769	Scheibe	140-200		(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	2	Details
36	MU0099961 00043191	Mutter	140-200		(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	6	Details
37	MU0099960 00043177	Mutter	140		(00043177, MU0099960)	finden Sie hier	20	Details
37	MU0099960 00043177	Mutter	160		(00043177, MU0099960)	finden Sie hier	22	Details
37	MU0099960 00043177	Mutter	180		(00043177, MU0099960)	finden Sie hier	26	Details
37	MU0099960 00043177	Mutter	200		(00043177, MU0099960)	finden Sie hier	28	Details
38	MU980301 00043178	Mutter	140-200		(00043178, MU0099957, MU980301)	finden Sie hier	2	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
